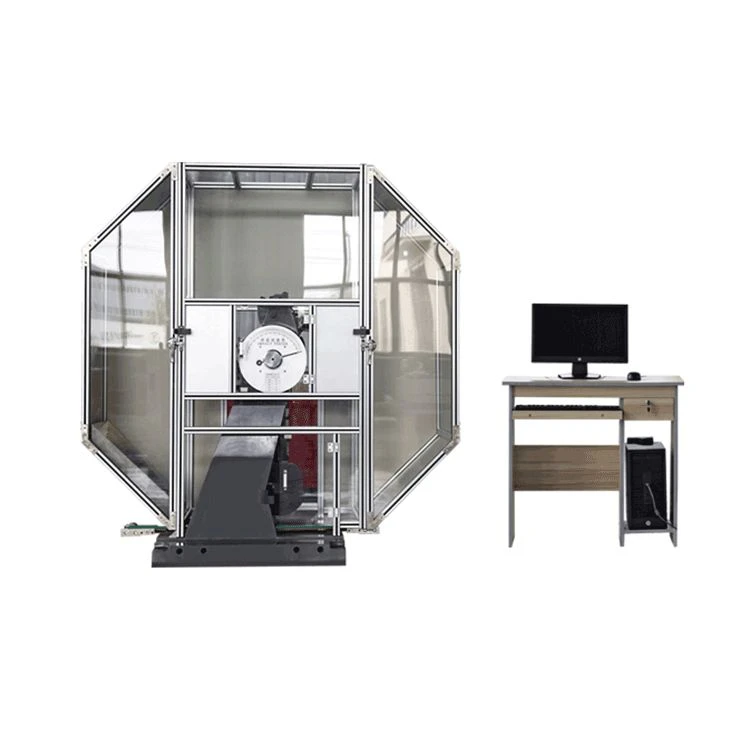

750J پینڈولم امپیکٹ ٹیسٹر



1. یہ سامان بنیادی طور پر مین فریم ، پینڈولم ، پینڈولم ڈیوائس ، ٹرانسمیشن سسٹم ، انرجی ڈسپلے ڈیوائس ، امپیکٹ سسٹم ، نمونہ بازیافت ڈیوائس ، سیفٹی پروٹیکشن ڈیوائس ، اور بجلی کے کنٹرول سسٹم پر مشتمل ہے۔ ہر حصے کے مندرجہ ذیل فوائد ہیں:

2. مین فریم: مین فریم اور بیس کاسٹنگ کے لئے لازمی طور پر ڈیزائن کیا گیا ہے ، جس میں اعلی استحکام ، اچھی سختی اور کوئی اسمبلی کی غلطیاں نہیں ہیں۔ کالم سامنے اور عقبی حصے میں متوازی ہے ، اور پینڈولم شافٹ کو ایک سپورٹڈ بیم کے ذریعہ تائید حاصل ہے۔ ڈھانچہ آسان اور قابل اعتماد ہے ، مشینی درستگی زیادہ ہے ، توانائی کا نقصان چھوٹا ہے ، اور پینڈولم کے جھولے کانپتے بغیر ہیں ، جو اعلی توانائی کے اثرات کے ل more زیادہ موزوں ہے۔

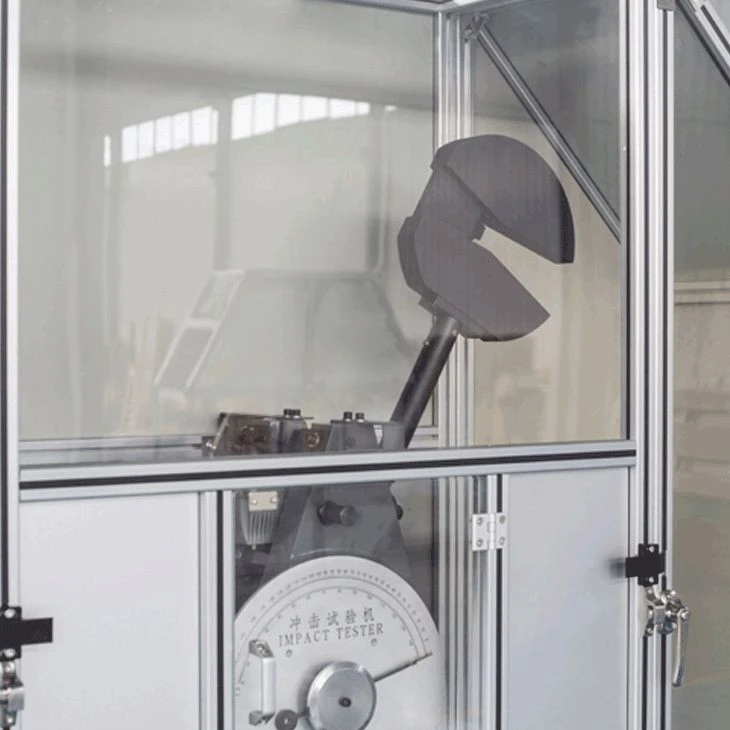

3. پینڈولم: سرکلر لاکٹ ڈیزائن کے ساتھ ، ہوا کے خلاف مزاحمت کو کم سے کم کیا جاتا ہے۔ امپیکٹ چاقو سکرو فاسٹیننگ پچر کے سائز کے بلاک کے ذریعہ نصب کیا گیا ہے ، جو تبدیل کرنے کے لئے آسان اور آسان ہے۔ نمونے کو متاثر کرنے کے بعد پلگ اور پینڈولم کی چھڑی میں لاکٹ اور شعاعی سمتوں میں لرزنے سے روکنے کے لئے اعلی سختی ہوتی ہے۔

4. لٹکی ہوئی پینڈولم ڈیوائس: پنڈولم پھانسی دینے والا آلہ بفر ڈیزائن کو اپناتا ہے ، جو پینڈولم کو لٹکا دیتے وقت اس کے اثرات اور ممکنہ نقصان سے بچتا ہے ، جب پینڈولم کو لٹکا دیتے وقت شور کو مؤثر طریقے سے کم کرتا ہے ، سامان کی خدمت کی زندگی کو طول دیتا ہے اور حفاظت کو بہتر بناتا ہے۔ اور پینڈولم کا پری لفٹ زاویہ طویل عرصے تک کوئی تبدیلی نہیں ہے۔

5. ٹرانسمیشن سسٹم: معیاری ڈبل مرحلے کے ریڈوسر کو پرانے لاکٹ کے پیچیدہ ٹرانسمیشن سسٹم کو تبدیل کرنے کے لئے استعمال کیا جاتا ہے ، جس میں سادہ ساخت ، آسان اسمبلی اور بحالی ، طویل خدمت کی زندگی ، کم ناکامی کی شرح اور بحالی سے پاک ہے۔ یہ پرانے لاکٹ کے لئے اہم ناکامی کے نکات پر توجہ دیتا ہے۔

6. انرجی ڈسپلے ڈیوائس: انرجی ڈسپلے کے تین طریقے ہیں۔ ایک ڈائل ہے ، دوسرا ٹچ اسکرین ڈسپلے ہے ، اور کمپیوٹر سافٹ ویئر توانائی کی قیمت کو بھی ظاہر کرسکتا ہے۔ اگر یہ ایک ہی ڈائل کی قسم ہے تو ، یہ ہوسکتا ہے کہ آپ ٹیسٹ سے پہلے پوائنٹر کو صفر پر واپس کرنا بھول جائیں اور نمونہ کو غلط بنائے۔ اگر یہ ایک ہی ٹچ اسکرین ڈسپلے کا طریقہ ہے ، جب انکوڈر غلط ہے تو ، اس کے اعداد و شمار کی درستگی کا فیصلہ کرنا ناممکن ہے۔ مشین کے تین طریقوں کو ایک ساتھ دکھایا گیا ہے ، اور نتائج کا موازنہ ایک دوسرے کے ساتھ کیا جاسکتا ہے ، جو ممکنہ مسائل کو مکمل طور پر اور مؤثر طریقے سے ختم کرسکتے ہیں۔

7. نمونہ بازیافت کا آلہ: گھومنے والی موٹر کے ذریعہ چلنے والی ایک اعلی معیار کی ربڑ بیلٹ نمونہ بازیافت کے آلے کے طور پر استعمال ہوتی ہے۔ ٹیسٹنگ مشین مکمل طور پر منسلک حفاظتی جال سے لیس ہے۔ نمونے کے اثرات کو مکمل ہونے کے بعد ، ٹوٹا ہوا نمونہ بازیافت بیلٹ پر گر جائے گا۔ اثر مکمل ہونے کے بعد بازیافت کا آلہ خود بخود کام کرے گا ، اور ٹیسٹ کے اہلکاروں کو داخل ہونے سے روکنے کے لئے فضلہ کا نمونہ ٹیسٹنگ مشین سے نکالا جائے گا۔ کچرے کے نمونے ٹیسٹنگ مشین کے اندر برآمد ہوئے ہیں ، جو نہ صرف کام کی کارکردگی کو بہتر بناتا ہے ، بلکہ جانچ کے اہلکاروں کی حفاظت کو بھی بہتر بناتا ہے۔

8۔ سیفٹی پروٹیکشن ڈیوائس: پوری ٹیسٹنگ مشین مکمل طور پر منسلک حفاظتی جال سے لیس ہے ، جو ٹوٹے ہوئے نمونے کو مؤثر طریقے سے چھڑکنے سے روک سکتی ہے ، اور ٹیسٹ کے دوران ٹیسٹ کے اہلکاروں کو ٹیسٹنگ مشین کے اندر داخل ہونے سے بھی روک سکتی ہے۔ حفاظتی جال دروازے کی حد سوئچ سے لیس ہے۔ جب حفاظتی دروازہ کھولا جائے گا تو ، ٹیسٹ مشین خود سے تالا لگا دی جائے گی ، اور مرکزی آپریشن غلط ہوگا ، اس طرح غلط استعمال کو روکتا ہے اور ٹیسٹ کے اہلکاروں کی حفاظت کو یقینی بنائے گا۔

9. الیکٹریکل کنٹرول سسٹم: سامان کنٹرول سسٹم کو ڈیزائن کرنے کے لئے جرمن سیمنز پی ایل سی کو اپناتا ہے۔ ایک اعلی صحت سے متعلق روٹری انکوڈر کا استعمال پینڈولم کی اصل وقت کی پوزیشن حاصل کرنے کے لئے کیا جاتا ہے۔ پی ایل سی کی مضبوط اینٹی مداخلت کی صلاحیت کی وجہ سے ، اس نظام میں وشوسنییتا ، استحکام اور درست اعداد و شمار کی خصوصیات ہیں۔ کنٹرول سسٹم مکینیکل ، بجلی اور خودکار کنٹرول ٹیکنالوجیز کو مربوط کرتا ہے ، اور لاکٹ لینے ، اثر انداز ہونے اور فریکچر نمونے اکٹھا کرنے کے مکمل طور پر خودکار عمل کا احساس کرتا ہے ، جو آپریٹرز کی مزدوری کی شدت کو بہت کم کرتا ہے اور کام کی کارکردگی اور آپریشنل حفاظت کو بہتر بناتا ہے۔



1. اثر توانائی اور اختیاری لاکٹ: 150J 300J 450J 600J 750J

ڈائل اسکیل رینج اور ڈویژن ویلیو: 0. 1J

پینڈولم لمحہ (مندرجہ ذیل ٹیبل لمحات میں سے ایک اختیاری)

سیریل نمبر	ماڈل	زیادہ سے زیادہ اثر توانائی	پینڈولم لمحہ
1	Cysyc150	150J	80.3848nm
2	Cysyc150	300J	160.7695nm
3	Cysyc150	450J	241.1543nm
4	Cysyc150	600J	321.5390nm
5	Cysyc150	750J	401.9238nm

4. پینڈولم پری لفٹنگ زاویہ: 150 ڈگری

5. زاویہ کی کم سے کم ریزولوشن: 0. 1 ڈگری

6. پینڈولم سنٹر سے اثر نقطہ (نمونہ مرکز) تک فاصلہ: 750 ملی میٹر

7. اثر کی رفتار: 5.24m/s

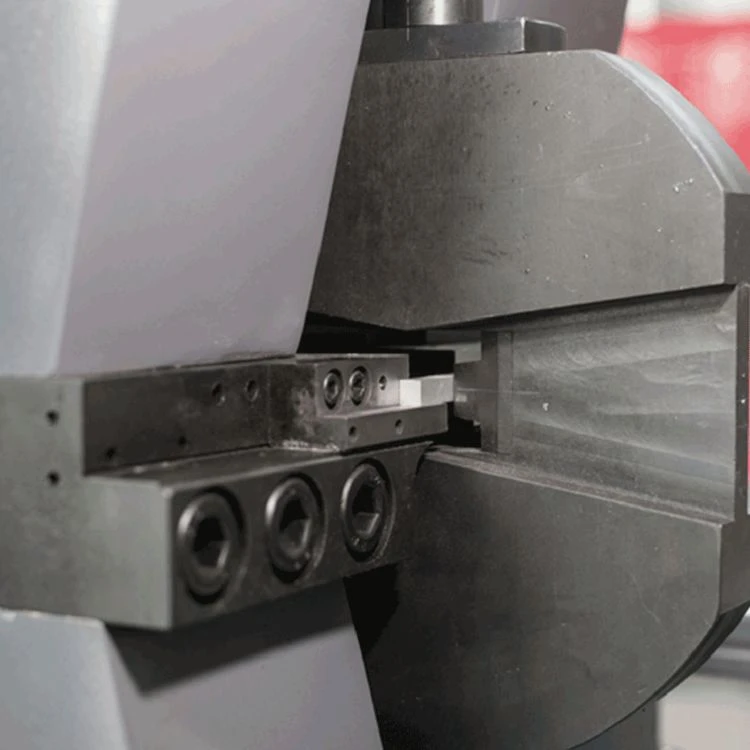

8. نمونے کی حمایت کا دورانیہ: 40 ملی میٹر

9. نمونے کی حمایت کے اختتام کا آرک رداس: 1-1. 5 ملی میٹر

10. نمونے کی حمایت کی حمایت کی سطح کا جھکاؤ زاویہ: 11 ڈگری ± 1 ڈگری

11. امپیکٹ چاقو کا آرک رداس: 2-2. 5 ملی میٹر (جی بی) اور 8 ملی میٹر (ASTM)

12. اثر چاقو کا شامل زاویہ: 30 ڈگری ± 1 ڈگری

13. نمونہ کا سائز (لمبائی × چوڑائی × اونچائی): 55㎜ × 10㎜ × 10㎜

14. انکیوبیٹر کی نمونہ کی گنجائش: 20-40 تک نمونے لگائے جاسکتے ہیں

15. درجہ حرارت پر قابو پانے کی حد: کمرے کا درجہ حرارت ~ -80 ڈگری (کمپریشن مولڈنگ مشین ریفریجریشن)

17. اتار چڑھاؤ: ± 0. 5 ڈگری

18. ریفریجریشن کا طریقہ: کمپریسر ریفریجریشن

19. محیط درجہ حرارت: 10-35 ڈگری

20. مین یونٹ کے طول و عرض (لمبائی × چوڑائی × اونچائی): تقریبا 2100㎜ × 835㎜ × 2100㎜

21. مین یونٹ وزن: تقریبا 1500㎏

22. میزبان بجلی کی فراہمی: AC تین فیز پانچ تار 380V ± 10 ٪ 50Hz 3000W (بشمول کم درجہ حرارت کا حصہ)

23. ماحولیاتی حالات: آس پاس کے ماحول میں کوئی سنکنرن میڈیم ، کوئی کمپن نہیں ، اور نہ ہی کوئی مضبوط برقی مقناطیسی فیلڈ مداخلت ہے۔



1 ہوسٹ 1 1500 کلوگرام

2 حفاظتی کور 1 سیٹ ایلومینیم کھوٹ مکمل طور پر منسلک تحفظ

3 پینڈولمز 1 سیٹ 750J گول ہتھوڑا

4- ڈگری ڈائل 1 ٹکڑا ، پڑھنے کے قابل 0-750 j

5 امپیکٹ ایج 1 سیٹ R2

6 امپیکٹ بلیڈ 1 سیٹ R8 امریکی معیاری ASTM

7 ٹیسٹ سافٹ ویئر 1 مکمل طور پر خودکار خصوصی سافٹ ویئر کا سیٹ

8 ڈیجیٹل ڈسپلے اسکرین 1 مائع کرسٹل ڈسپلے کا سیٹ

9 آزاد آپریٹنگ کیبنٹ 1 کمپنی کے ذریعہ تیار کردہ

10 پرنٹرز 1 سیٹ HP (ہم)

11 کمپیوٹر 1 سیٹ لینووو (گروپ)

12 نمونہ بازیافت ڈیوائس 1 سیٹ موٹر ، کنویر بیلٹ

13 1 کمپنی کے ذریعہ تیار کردہ پینڈولم ٹرانسمیشن ڈیوائس کا سیٹ

14 ہینگ آف میکانزم 1 کمپنی کے ذریعہ تیار کردہ

15 سست نظام 1 سیٹ یجیا ، ایک مشترکہ وینچر برانڈ

16 اسپین ایڈجسٹمنٹ ٹیمپلیٹ 1 s =40

17 نمونہ سینٹرنگ بلاک 1 10*40

18 اینکر بولٹ 4 سیٹ M16*250

19 ایلن رنچ 1 کمپنی نے تیار کیا

20 جبڑے بشمول کمپنی کے ذریعہ بنائے گئے جبڑے کے 2 سیٹ

21 نمونہ کلیمپ 1 سیٹ کمپنی کے ذریعہ تیار کیا گیا ہے

22 ہائیڈرولک بفر 1 سیٹ درآمد (جاپان)

23 روٹری انکوڈر 1 سیٹ ، اعلی صحت سے متعلق داخلی کنٹرول

24 فوٹو الیکٹرک انکوڈر 1 خود کار طریقے سے شامل کریں

25 کنٹرول یونٹ 1 PLC پروگرام قابل کنٹرولر کا سیٹ

کمپنی کے ذریعہ 26 الیکٹریکل کنٹرول سسٹم 1 سیٹ

27 ٹائم ریلے 1 ایڈجسٹ کولنگ ٹائم سیٹ کریں

28 کریومیٹر 1 سیٹ اے این سی -80 ڈگری ایڈجسٹ درجہ حرارت

29 مکمل طور پر خودکار

نمونہ کی ترسیل کا ماڈیول 1 سیٹ 304 سٹینلیس سٹیل کا احاطہ

30 پوزیشننگ سلنڈر 1 خودکار نمونہ کی ترتیب سیٹ کریں

31 کمپریشن سلنڈر 1 نمونے کو خود بخود کمپریس کرنے کے لئے سیٹ کریں

32 نمونہ کھانا کھلانا سلنڈر 1 خودکار نمونہ کھانا کھلانا

33 گھوںسلا سلنڈر 1 سیٹ خودکار گھوںسلا

34 نمونہ سلنڈر 1 کولڈ روم خود کار طریقے سے ترسیل سیٹ کریں

35 نمونہ ڈیوائس 1 سیٹ 20-40 نمونے رکھ سکتا ہے

36 ویکیوم آئل فری پمپ 1 سیٹ {{3} pressure دباؤ والو سے لیس ہے

37 ایئر کمپریسر 1 سیٹ 588-20 ریگولیٹنگ والو سے لیس ہے

38 کمپریسر ریفریجریشن 1 سیٹ روم کا درجہ حرارت 0--60 ڈگری
